中置式止水带主要用于建筑物的变形缝或者施工缝处，可以有效地防止建筑构造的漏水,渗水并起到减震缓冲作用。中置式橡胶止水带型号有：651型、652型、653型、654型、655型、656型、657型、658型、659型、660型、661型、662型等。

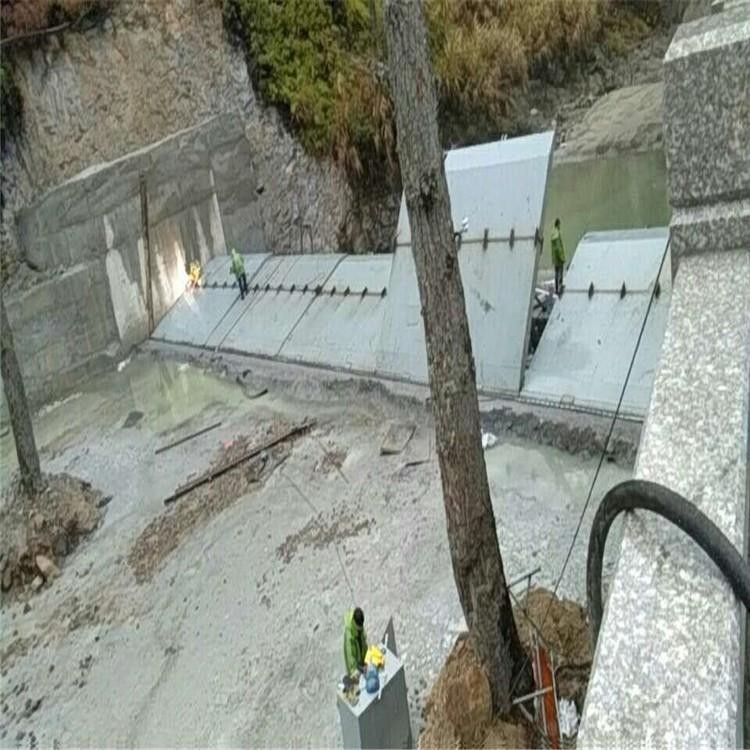

底轴驱动下卧式翻板闸门 底轴驱动下卧式翻板闸门（钢坝闸门）

是一种***可调控溢流闸门，它有土建结构、带固定轴的钢闸门门体、启闭设备等组成。

这种建筑物适合于闸孔较宽而水位差比较小的工况，由于它可以设计的比较宽，可以省去数孔闸墩，所以不仅结构简 单，可以节省不少土建投资，而且可以立门蓄水，卧门行洪排涝，适当开启调节水位， 还可以利用闸门门顶过水，形成人工瀑布的景观效果。

底轴驱动下卧式翻板闸门结构组成 在孔口净宽范围内由左、右相对独立的两扇带底轴的门叶组成，相对孔口中心线呈对称布置， 孔口中心线处的连接结构采用对各向变位有一定适应能力的Q形橡皮。

每扇门叶沿宽度方向由多块的门叶结构用螺栓拼接而成，相邻的门叶结构之间设有纵向止水。

门叶与底轴间采用螺栓连接。翻板闸门的上游设一道底水封，采用***高分子合成硬质材料，为延长使用寿命，补偿磨损量，压板上设有预压板弹簧。

侧水封为插拔式具自动补偿功能的双向止水装置，不仅具有止水功能，在出现温变情况下。

翻板闸门允许门顶溢流， 门顶设有破水器，以避免局部开启运行时因门顶溢流及启闭操作时造成门后负压。底轴作为门叶纵向悬臂梁的固端和闸门启闭驱动轴是本水闸***重要的构件之一。

限度地避免土建结构变形和变位对底轴运行的影响，使底轴受力状态明确，设计将底轴主体在孔口中心线处一分为二，再采用波纹管加滑动止水衬套的柔性连接形式将左右两段底轴连接起来。

底轴驱动翻板闸门

适用范围：铺设在河道上，用于改善河道综合环境、蓄水发电或形成人工瀑布等景观效果。

优势对比：现有的翻板闸门，结构复杂，土建投资大，施工难度高。 改进后的翻板闸门具有：结构简单、投资小、施工难度低等优势。

底轴驱动翻板闸门结构与工作原理：

底轴驱动翻板闸门，包括液压启闭机、底轴总成、门叶和拐臂，其特征在于:液压启闭机包括液压缸、液压系统和启闭机支撑架，液压缸水平安装在启闭机支撑架上，液压系统固定安装在液压缸缸体的上方，底轴总成包括底轴和底轴支撑架，底轴通过轴承安装在底轴支撑架上，门叶固定套装在底轴的中部，底轴的左右两端分别固定套装有拐臂，拐臂的另一端与液压缸的活塞杆相连，门叶横跨整个河道，在河道的左右两侧设置有封闭的启闭室，启闭室由钢筋混凝土制成，并通过活动盖板封闭，其中液压启闭机、拐臂和渗漏集水井均设置在启闭室内，且液压启闭机、拐臂和渗漏集水井由前到后，从高到低呈阶梯形依次设置。

液压启闭机的优选：

液压启闭机支撑架包括支座本体、支承座、挂勾和横杆，两个支座本体分别通过螺栓左右间隔地安装在同一支承座的上方，挂勾共两列，两列挂勾前后并背向设置，横杆共两根且前后间隔设置，挂勾的上端伸入支承座上对应设置的插孔内并与支承座焊接在一起，挂勾的上端焊接在支承座的底部，位于同一列的挂勾下端挂在同一横杆上，且挂勾的开口宽度小于横杆的直径，支座本体的顶部设置有左右贯通的安装环，液压缸的缸体的左右外壁局部向外延伸形成安装柱，安装柱插入对应侧的安装环内并通过安装环内侧端设置的安装定位止口定位，支承座的底部、挂勾、横杆均埋在地下。挂勾的勾头背向设置，是为了防止安装支座前后、上下窜动，两个支座本体左右设置，刚好与挂勾的布置方向垂直，是为了防止安装支座左右窜动，实现了三个方向的限位。结构简单，安装可靠性高，避免出现松动而影响启闭机的正常运行，省去了检修及加固。

优点：不仅结构简单，还可以节省不少土建投资，施工难度低。

中埋式橡胶止水带通常又称中置式橡胶止水带或内埋式橡胶止水带，这是将橡胶止水带安装在混凝土变形缝、伸缩缝等混凝土内部设置的止水带，具有以止水带的材料弹性和结构形式来适应混凝土伸缩变形的能力。

1.中埋式橡胶止水带从结构形式上可分为CB型止水带和CP型止水带两种。
CB型止水带是指中间有孔的中埋式止水带，可分为CB型橡胶止水带、CB型塑料止水带两类。主要适用于各种混凝土构筑物的伸缩缝、沉降缝及防震缝等，具有与混凝土锚固紧密、止水密封和适应变形缝伸缩变形的能力优秀等。
CP型止水带是指中间无孔的中埋式止水带，可分为CP型橡胶止水带、CP型塑料止水带两种。主要适用于各种变形量不大的混凝土构筑物的施工缝、完全收缩缝、不完全收缩缝、伸缩缝等，具有与混凝土锚固紧密、止水密封及弹性拉伸变形等特点。

钢边止水带的中间橡胶体在结构变形时被压缩、拉伸、变形，而起到密封止水作用；镀锌钢带与混凝土有着良好的粘附性，不易脱落和松动，使止水带能承受较大的拉力和扭力。在常规施工中由于混凝土浇筑时的巨大振动力和不易固定，会使普通橡胶止水带产生移位、扯离、扭转而出现松动和脱落，以致在水压较大的情况下会产生渗漏现象，而采用钢边止水带时，由于钢带与混凝土、钢带与橡胶之间不会产生新的渗漏缝。因此，钢边橡胶止水带增强了结构变形的防渗性能，对整个工程的防渗止水起到了重要的质量保证作用，同时钢边橡胶止水带安装后自定性好，克服了橡胶止水带需用多方固定的工序，使施工安装更加的方便。

外贴式橡胶止水带是利用橡胶的高弹性，在各种荷载下产生弹性变形，从而起到坚固密封，有效地防止建筑构造的漏水，渗水并起到减震缓冲作用。在许多工程建筑设计中，土建、水土结构之间都有一定的伸缩要求，并存在防水防震等问题，因此采用和安装橡胶止水带是有效地解决以上种种问题的手段。本产品主要用于混凝土现浇时设在施工缝及变形缝内，与混凝土结构成为一体的基础工程、地下设施、隧道涵洞、输水渡槽、挡水坝等，确保工程建设的使用寿命。在橡胶止水带安装时，如果发现混凝土浇注过程式中部分或全部浇埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头，由于塑料和橡胶的撕裂强度比拉伸强低3-5倍，止水带一旦被刺破或撕裂时，不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免止水带被刺破
